1. Di lechi di palu te na hule: un material ku un historia yen di kambionan

Hopi promé ku hende a yega na e idea di usa un renchi di hule pa sella un konekshon, e pueblonan indígena di Amérika Sentral i Amérika del Sur tabata konosé e propiedatnan spesial di e material aki. Nan tabata kolektá e likido blanku ku ta sali for di sierto palunan tropikal i us'é pa traha bala, ophetonan ku no ta laga awa pasa i otro produkto. Nos ta yama e likido blanku aki latex. Latex no ta hule puro, sino un meskla di awa, partíkulanan chikí di hule i otro sustansianan natural. Ora separá e partíkulanan di hule for di e likido, por forma un masa elástiko ku por traha kuné.

E palu mas konosí pa produsí hule natural ta Hevea brasiliensis, ku ta originario di e region di Amazonas. Pa kolektá latex, ta hasi un kòrtamentu den e kaska di e palu. E likido ta sali poko poko i ta kai den un recipiente. Mester hasi esaki ku kuidou, pasobra e palu mester keda bibu pa e por sigui produsí latex. Durante siglo diesinuebe, e demanda pa hule a krese konsiderablemente. E Revolushon Industrial a trese mashinnan i aplikashonnan nobo ku tabatin mester di material elástiko, duradero i resistente kontra awa. Na final di e siglo, e popularidat di bais, i mas despues di outo, a hasi ku e demanda pa hule a subi ainda mas, prinsipalmente pa traha tayèrnan. Na kuminsamentu, gran parti di e hule natural tabata bini for di e selvanan di Amazonas, prinsipalmente for di Brasil. Pero kolektá latex for di palunan ku ta krese leu for di otro den un selva inmenso tabata tuma hopi tempu i trabou.

Natuurrubber vormt de historische basis van de O-ring. Hier zien we hoe het witte, melkachtige sap (latex) van de rubberboom (Hevea brasiliensis) wordt afgetapt en opgevangen in een emmer, midden in het Braziliaanse regenwoud.

E demanda mundial pa hule a stimulá e ekspanshon di su komersio na otro partinan di mundu. Un di e kapítulonan mas tristu di e historia aki ta e historia di e Estado Liber di Kongo, ku na final di siglo diesinuebe tabata bou di dominio personal di rei Leopold II di Bélgika. Den e selvanan di Afrika Sentral tabatin diferente mata trepador ku tabata produsí hule, entre otro spesienan di Landolphia. E sistema di kolekshon tabata basá riba trabou forsá i kuotanan ku hopi biaha tabata imposibel pa kumpli. Hende ku no tabata logra kolektá e kantidat eksigí tabata kore riesgo di risibí kastigunan brutal. E eksplotashon di hule a kontribuí na sufrimentu inmenso i destrukshon di komunidatnan. Mannan kortá a bira un di e símbolonan mas konosí di e violensia kolonial. Pa lesa mas tokante e kapítulo skur aki di historia, tin e buki Rood rubber: Leopold II en zijn Kongo di e historiadó belga Daniel Vangroenweghe.

Mientrastantu, un otro desaroyo tabata kambiando e merkado mundial di hule. Na 1876, e inglés Henry Wickham a hiba mas ku 70.000 semia di palu di hule for di Brasil pa e hardín botániko di Kew, serka Londres. Solamente un parti chikí di e semianan a germiná. Despues, nan a transportá e palunan hóben pa Ceylon, ku awe nos ta konosé komo Sri Lanka, i pa Singapore. Durante e dékadanan ku a sigui, plantashonnan grandi di hule a surgi na Malaya, den e antiguo Indias Orientales Hulandes i na otro lugánan den sureste di Asia.

Riba un plantashon, e palunan ta krese den liña, i esaki ta hasi posibel pa kolektá latex di un manera mas sistemátiko ku den selva. E plantashonnan tabata forma parti di ekonomianan kolonial, kaminda tambe tabatin eksplotashon di trahadónan. Sin embargo, e manera di produsí hule tabata diferente for di e kolekshon di hule silvestre den Amazonas i Kongo. Rondó 1914, e produkshon di hule na plantashonnan a superá e kantidat di hule ku tabata kolektá den naturalesa. E sentro di e komersio mundial di hule a desplazá for di Sudamérika pa Asia. Ainda awe, gran parti di e hule natural ku mundu ta produsí ta bini for di Asia. Thailandia, Indonesia i Vietnam ta entre e produsentenan importante. Kòsta di Marfil, na Afrika, tambe a bira un produsente importante.

E palu di hule ta originario di Sudamérika, pero gran parti di e hule natural ku nos ta usa awe ta bini for di plantashonnan na Asia. Asina, e material ku un biaha tabata sali for di e selvanan di Amazonas a hasi un biahe impresionante rondó di mundu.

2. E invento di e O-ring

Mientrastantu ku e produkshon di hule tabata ekspandé, e posibilidatnan di usa e material tambe tabata krese. Un paso importante a sosodé na 1839, ora e Amerikano Charles Goodyear a deskubrí ku kalentamentu di hule ku azufre por hasi e material mas resistente i mas estabel. E proseso aki, konosí komo vulkanisashon, a habri porta pa hopi aplikashon tékniko, entre otro pa traha sellamentu.

E problema di sera un konekshon, sinembargo, ta hopi mas bieu ku e O-ring. Desde hopi tempu hende tabata buska manera pa prevení ku awa, aira òf otro likido sali for di tubo, pomp i mashin. Nan tabata usa kueru, fibra, grasa, sera i otro material ku por yena e espasionan entre dos parti. E solushonnan aki tabata traha, pero nan por a seka, gasta, bira duru òf pèrdè nan forma. Ku e aumento di preshon, temperatura i velosidat den mashinnan, e nesesidat pa sellamentunan mas konfiabel a bira ainda mas grandi.

Un solushon elegante tabata un renchi di hule ku un sekshon transversal rondó, instalá den un ranura ku e medidanan korekto. Pero tabatin ku pasa algun aña promé ku e O-ring moderno a bira un parti indispensable di teknologia moderno.

Generalmente ta atribuí e invento di e O-ring moderno na Niels Anton Christensen (1865–1952), un inventor danés-amerikano. Christensen a nase na Dinamarka i a emigrá pa Estadonan Uní na 1891. E a traha riba sistema di freno i otro inventonan mekaniko. Su eksperiensia ku sistema pneumátiko i hidráuliko a pone e pensa riba un problema spesífiko: kon pa sera e espasio entre un piston ku ta move i e pared di su silinder.

Den añanan trinta, Christensen a eksperementá ku renchinan di hule instalá den ranuranan di piston. E renchi tabata keda un tiki komprimí, pa e sigui tene kontakto ku e superfisie ku mester wordu será. Na 2 di òktober 1937, e a presentá su petishon di patente. Na 21 di novèmber 1939, e patente amerikano US 2,180,795 a wordu otorgá. E título tabata simplemente Packing: un término tékniko pa sellamentu.

Na kuminsamentu, no tabata fasil pa Christensen konvensé fabrikantenan di e bentahanan di su invento. E sistemanan eksistente tabata konosí, i un renchi chikí di hule no tabata parse un kambio revolushonario. Pero Segundo Guera Mundial a kambia e situashon. Despues di e atake riba Pearl Harbor na desèmber 1941, e industria amerikano a pasa pa produkshon militar na gran eskala. Avion, barku i vehíkulonan militar tabatin mester di sistema hidráuliko konfiabel. E gobièrnu amerikano a organisá e uso di diferente patentenan ku tabata importante pa produkshon di guera.

E O-ring di Christensen tabata un di e inventonan aki. Na òktober 1942, Christensen a duna e gobièrnu di Estadonan Uní un lisensia pa usa su patente den aviashon, pa un pago di US$ 75.000. E O-ring a kuminsá wordu usá na gran eskala den sistema hidráuliko i otro instalashonnan. Un invento ku antes tabata poko konosí a bira un parti importante di industria moderna.

Pa Christensen, sinembargo, e historia no a kaba sin problema. E uso di su patente a kousa un disputa legal ku a sigui despues di su morto na 1952. Su herederonan a kontinuá e kaso, i na 1971 nan a risibí un kompensashon adishonal di US$ 100.000. Pa e tempu ei, e O-ring ya tabata presente den kasi tur rama di teknologia.

In 1939 kreeg Niels Anton Christensen patent op de moderne O-ring, die tijdens de Tweede Wereldoorlog op grote schaal werd toegepast. Wat begon als een eenvoudig rubberen ringetje, groeide uit tot een onmisbaar onderdeel van de moderne techniek.

3. Pakiko e O-ring a tin tantu éksito?

E O-ring a tin éksito pasobra e ta simpel i ta traha bon. Un sellamentu tradishonal por rekerí un superfisie grandi i hopi forsa pa sera bon. Un O-ring, na kontrario, ta mester solamente un ranura ku e medidanan korekto. Ora nos monta dos parti huntu, e renchi ta keda un tiki komprimí. Esaki ta krea e promé sellamentu.

Ora e preshon den e sistema ta subi, e gas òf likido ta pusha e O-ring kontra e banda di e ranura kaminda preshon ta mas abou. Asina e kontakto entre e hule i e superfisienan ta bira mas fuerte. E mes preshon ku ta purba hasi e gas òf likido sali ta yuda tene e konekshon será. E prinsipio aki ta un di e sekretunan di e O-ring.

Ta un solushon simpel i inteligente: un parti so, sin mekanismo kompliká, relativamente barata i fasil pa produsí na gran eskala. Nos por usa e mes prinsipio den un kranchi di awa na kas, den un motor di outo òf den un sistema di gas bou di preshon haltu. Den algun aplikashon e O-ring ta keda den un konekshon ku no ta move; den otro, e mester sigui sella durante moveshon di un piston òf otro parti mekaniko.

Despues di Segundo Guera Mundial, e O-ring a bira komun den hopi industria. Na mesun tempu, buseo moderno tabata desaroyá. Reguladónan, konekshonnan di preshon haltu, kranchinan di bòtèr i otro partinan di ekipo tabatin mester di sellamentunan chikí i konfiabel. E O-ring tabata ideal pa esaki.

Un set kompletu di ekipo di buseo por kontené hopi O-ring. Algun ta visibel, manera esun den konekshon DIN di un reguladó. Otro ta skondí den e promé òf e di dos etapa di e reguladó, den manómetro, mangera, inflator òf otro parti. E materialnan i e kontrol di kalidat a mehorá ku tempu, pero e prinsipio fundamental no a kambia: un renchi di material elástiko, instalá na e lugá korekto, ta prevení fuga entre dos superfisie.

4. Kon un O-ring ta traha?

Na promé bista, un O-ring ta funshoná di un manera hopi simpel. Bo ta pone un renchi di hule entre dos parti pa prevení ku gas òf likido pasa entre nan. Pero tras di e prinsipio simpel aki tin un tiki físika interesante. Un O-ring no ta sella solamente pasobra nos ta primi e entre dos superfisie: e preshon di e gas òf likido mes por yuda pa hasi e sellamentu mas fuerte.

E promé sellamentu: kompreshon

Normalmente, nos ta instalá un O-ring den un ranura spesial. E ranura ta un tiki ménos hondo ku e grosor di e renchi. Ora nos monta e dos partinan huntu, e O-ring ta keda komprimí. Su sekshon rondó ta deformá un tiki, i e hule ta hasi kontakto ku e superfisienan ku mester keda sellá.

Nos ta yama e deformashon aki kompreshon, òf squeeze den terminologia tékniko. Pasobra hule ta elástiko, e ta purba bolbe na su forma original. E forsa aki ta mantene preshon di kontakto kontra e superfisienan. Asina e O-ring ta sera e konekshon asta ora no tin preshon den e sistema.

Kuantu kompreshon ta nesesario ta dependé di e aplikashon. Den hopi sellamentunan estátiko, kaminda e partinan no ta move kontra otro, ta usa un kompreshon di aproximadamente 15 te 30 porshento di e grosor di e O-ring. Den sellamentunan dinámiko, ku tin moveshon, e kompreshon generalmente ta ménos pa limitá frikshon i desgaste. E sifranan eksakto ta dependé di e material i e diseño.

E di dos efekto: preshon ku ta yuda sera

Ora e sistema ta bou di preshon, e gas òf likido ta pusha e O-ring pa e banda di preshon mas abou den su ranura. E renchi ta keda mas firmi kontra e superfisienan. Ku e preshon den e sistema ta subi, e preshon di kontakto por subi tambe. Den inglés, e prinsipio aki ta yama pressure energization: e preshon mes ta yuda hasi e sellamentu mas fuerte.

Esaki ta splika kon un renchi relativamente suave di hule por funshoná den sistema ku tin un diferensia di preshon di cientos di bar. E O-ring no ta dependé solamente di su propio elasticidat. E preshon di e gas òf likido ta yuda e, pero solamente si e ranura i e superfisienan ta diseñá korektamente.

Ora e preshon ta hopi haltu

Hule ta elástiko, pero e no por deformá sin límite. Bou di preshon haltu, un parti di e O-ring por wordu pushá den un espasio chikí entre dos parti di metal. E fenómeno aki ta yama extrushon. Ora e preshon ta kambia, e parti di hule ku a drenta den e espasio por wordu kortá òf dañá. Ku tempu, e O-ring por pèrdè pedasitonan chikí.

E riesgo di extrushon ta dependé di e preshon, e tamaño di e espasio, e temperatura i e duresa di e hule. Pa sierto aplikashonnan di preshon haltu, ta usa O-rings di 90 Shore A en bes di 70 Shore A. Den algun konstrukshon ta usa tambe un renchi di sosten, konosí komo back-up ring, pa prevení ku e O-ring drenta den e espasio.

Pero un O-ring mas duru no ta automáticamente mihó. E ta deformá ménos fasil i por mester mas forsa pa logra un sellamentu bon. E grado di duresa korekto ta un kompromiso entre fleksibilidat, resistensia kontra extrushon i e kondishonnan di uso.

Sellamentu estátiko i dinámiko

Den un sellamentu estátiko, e dos partinan no ta move kontra otro. Pensa riba e konekshon entre un bòtèr di buseo i su kranchi, òf entre dos partinan di un reguladó. E O-ring ta keda un tiki primí den su lugá i por funshoná durante hopi tempu, si e material i e kondishonnan ta apropiá.

Den un sellamentu dinámiko, e partinan sí ta move kontra otro. E moveshon por ta di bai bini, manera den un piston, òf di draai, manera den sierto konekshonnan giratorio. Aki e O-ring mester no solamente sera, sino resistí frikshon i desgaste. Pa e motibu ei, e selekshon di material, kompreshon i lubrikashon ta ainda mas importante.

E prinsipio di e O-ring ta simpel, pero un sellamentu konfiabel ta dependé di un kombinashon presiso di tamaño, material, ranura, preshon i temperatura. Un O-ring nobo ku no tin e tamaño korekto por faya meskos ku un O-ring bieu.

5. Diferente materialnan: hule no ta simplemente hule

E historia di e O-ring a kuminsá ku hule natural, pero e desaroyo di elastómeronan sintétiko a habri hopi posibilidat nobo. Awe, ta traha mayoria di O-rings tékniko di hule sintétiko. Fabrikantenan por adaptá e komposishon kímiko pa logra propiedatnan spesífiko: resistensia kontra zeta, oksígeno, ozon, temperatura òf sustansianan kímiko.

Nos ta papia di ‘hule’ manera si fuera un solo material, pero en realidat tin hopi famia di elastómero. Un material por resistí zeta hopi bon, mientras ku otro ta mihó kontra ozon òf oksidashon. Den teknologia di buseo i sistema di aire komprimí, tres materialnan importante ta NBR, EPDM i FKM. Tin tambe O-rings di silikon, ku nos ta usa den algun aplikashon, por ehèmpel den kas di kamera submarino.

NBR: e material di konfiansa

NBR ta e abreviashon di nitrile butadiene rubber: hule nitrilo. Ta traha e elastómero aki ku dos tipo di monómero, acrilonitrilo (C₃H₃N) i butadieno (C₄H₆). E proporshon entre nan ta influensiá e propiedatnan di e material, inkluyendo su elasticidat i resistensia kontra zeta.

NBR ta un di e materialnan ku hende ta usa mas pa O-rings. E ta relativamente barata, tin bon propiedatnan mekaniko i ta resistí hopi tipo di zeta mineral, grasa i kombustibel. Tambe e ta apropiá pa hopi aplikashon ku aire komprimí i awa.

Un desventaha di NBR ta su resistensia limitá kontra ozon, lus ultravioleta i eksposishon prolongá na ambiente. Ku tempu, e por bira duru i kuminsá forma grieta. Den ekipo di buseo, sinembargo, hopi O-rings ta protehá paden di partinan metáliko. Pa reguladónan, kranchinan di bòtèr i instalashonnan di aire komprimí, NBR ta un material komun i konfiabel. Nos por usa e tambe den sierto aplikashonnan di Nitrox, si e material i e ekipo ta aprobá pa e uso ei.

EPDM: bon resistensia kontra oksidashon

EPDM ta bini di ethylene propylene diene monomer. Ta un hule sintétiko basá riba etileno (C₂H₄), propileno (C₃H₆) i un kantidat chikí di un dièno. E monómeronan ta forma kadenanan largu ku nos ta yama polímero.

EPDM ta konosí pa su bon resistensia kontra ozon, awa, ambiente i oksidashon. Pero e no ta kompatibel ku hopi tipo di zeta mineral i grasa: e material por hincha i pèrdè su propiedatnan. Den sistema ku ta usa gas ku un kontenido haltu di oksígeno, EPDM por ta un alternativa apropiá, dependé di e aplikashon i e spesifikashonnan di fabricante. E selekshon di lubrikante ta particularmente importante.

FKM: Viton i e famia di hule ku flúor

FKM ta e nòmber general pa un grupo di elastómeronan ku ta kontené flúor. Un FKM por produsí, por ehèmpel, ku vinylidene fluoride (VDF; C₂H₂F₂) i hexafluoropropylene (HFP; C₃F₆). E liganan fuerte entre karbono i flúor ta kontribuí na su bon resistensia kontra temperatura haltu, hopi tipo di zeta i sustansianan kímiko.

Viton ta un nòmber komersial konosí pa un famia di FKM, originalmente desaroyá pa DuPont. Pero no tur O-ring di FKM ta di marka Viton.

Den instalashonnan di buseo, ta usa FKM tambe den sierto sistemanan ku oksígeno òf Nitrox. E por ofresé bon resistensia kontra oksidashon, pero e no ta nifiká ku tur O-ring di FKM ta automáticamente sigur pa tur aplikashon ku oksígeno. E formulashon eksakto, preshon, temperatura, limpiesa i aprobashon pa e aplikashon ta konta. FKM generalmente ta mas karu ku NBR.

Un punto importante: NBR, EPDM i FKM tur ta materialnan orgániko ku por kima bou di sierto kondishonnan. Resistensia kontra oksidashon no ta meskos ku imposibilidat di pega kandela. Den un sistema di oksígeno, kompatibilidat di tur e komponentenan i limpiesa di e instalashon ta esencial.

Material	Uso típiko den teknologia di buseo	Bentaha prinsipal	Punto di atenshon
NBR	Reguladónan, konekshonnan di mangera, kranchinan i sistema di aire komprimí	Konfiabel, relativamente barata, bon resistensia kontra hopi tipo di zeta	Resistensia mas limitá kontra ozon i oksidashon prolongá
EPDM	Sierto sellamentunan den sistema di oksígeno i Nitrox	Bon resistensia kontra ozon i oksidashon	No ta kompatibel ku hopi zeta mineral i grasa
FKM (Viton)	Sierto sellamentunan den sistema di gas i preshon haltu	Bon resistensia kontra temperatura, hopi zeta i sustansianan kímiko	Mas karu; no ta automáticamente aprobá pa tur uso ku oksígeno

6. Shore A: pakiko mas duru no ta semper mihó

E tipo di hule ta importante, pero e no ta konta e historia kompletu. Dos O-ring di mesun material i mesun tamaño por komportá diferente si nan tin diferente duresa. Hopi biaha nos ta indiká e duresa di elastómeronan ku e eskala Shore A.

E eskala tin su nòmber di e inheniero amerikano Albert Ferdinand Shore (1876–1936), ku a desaroyá un instrumento pa midi duresa di material elástiko: e durómetro. E instrumento ta primi un punta spesial kontra e material ku un forsa definí. Mas poko e punta por drenta den e material, mas haltu e sifra Shore A ta.

Un O-ring di 90 Shore A ta mas duru ku un O-ring di 70 Shore A. E eskala ta bai di 0 te 100, aunke e sifranan na e ekstremonan no ta representá tur material di un manera simpel. Pa O-ringnan, 70 i 90 Shore A ta dos duresanan ku nos ta topa regularmente.

Un O-ring mester por deformá un tiki pa sera e irregularidatnan chikí entre dos superfisie. Un O-ring mas suave por adaptá mas fasil i logra un kontakto bon ku ménos forsa. Esaki ta un di e motibunan pakiko 70 Shore A ta apropiá pa hopi aplikashon.

Na preshon mas haltu, sinembargo, un O-ring mas duru por tin bentaha. Manera nos a mira, e hule por drenta den e espasio bou di preshon entre dos parti metáliko. Un O-ring di 90 Shore A generalmente ta resistí e extrushon aki mihó. Pa e motibu ei, ta usa O-rings mas duru den sierto konekshonnan di preshon haltu.

De durometer meet de hardheid van de O-ringen volgens de Shore A-schaal: 70 Shore A is een zachter rubber dan 90 Shore A.

Pero mas duru no ta semper mihó. Un O-ring mas duru ta ménos fleksibel i por mester mas forsa pa sera bon. Den un konekshon diseñá pa 70 Shore A, un O-ring di 90 Shore A por funshoná peor. E duresa korekto ta dependé di e diseño, preshon, temperatura, material i si e partinan ta move òf no.

Pa esaki, ora nos ta kambia un O-ring, no ta basta pa sa solamente su tamaño. Nos mester konosé tambe e material i e duresa ku fabricante ta spesifiká. Dos O-ring ku ta parse idéntiko no nesesariamente ta interkambiabel.

7. E medidanan misterioso: pakiko un O-ring ta yama 003 òf 214?

Nos sa awor ku O-ringnan por ta trahá di diferente materialnan i ku nan duresa por varia. Pero tin un di tres karakterístika fundamental: tamaño. Den teknologia di buseo nos ta topa ku kódigonan manera 003, 014, 112 i 214. Pakiko e renchinan di hule aki tin númeronan asina? I pakiko un O-ring por tin medidanan manera 24,99 × 3,53 milímetro, en bes di simplemente 25 × 3,5?

E splikashon ta den e estándar amerikano AS568, publiká originalmente den 1971 dor di SAE. E letternan AS ta referí na Aerospace Standard. E estándar ta definí diménshonnan i toleransianan pa hopi O-rings. Aunque e sistema tin su raisnan den industria di aviashon, awe e ta wordu usá den hopi otro industria, inkluyendo buseo.

Un O-ring tin dos medidanan importante: e diámetro interno (inside diameter, ID) i e grosor di e hule, òf diámetro di sekshon transversal (cross-section, CS). Nos por kalkulá e diámetro eksterno si nos suma dos biaha e grosor na e diámetro interno. Den AS568, kada kombinashon di medidanan tin su propio kódigo. Oficialmente nos ta papia di AS568-003 òf AS568-214, pero den práktika hopi hende ta bisa simplemente 003 òf 214.

Serie AS568	Grosor di sekshon	Medida den pulgada	Grosor nominal
000	1,78 mm	0,070″	1/16″
100	2,62 mm	0,103″	3/32″
200	3,53 mm	0,139″	1/8″
300	5,33 mm	0,210″	3/16″
400	6,99 mm	0,275″	1/4″

E promé tres medidanan den serie 000 ta un eksepshon: -001, -002 i -003 tin grosor di 1,02, 1,27 i 1,52 mm respektivamente. For di -004, e grosor ta 1,78 mm. Den serie 010 te 015, e grosor ta meskos, pero e diámetro interno ta subi paso pa paso.

E siguiente tabla ta mustra algun medidanan ku por ta relevante den ekipo di buseo. E aplikashonnan ta ehèmpel, no un lista universal di O-rings pa kambia: fabricante i modelo ta determiná ki O-ring ta korekto.

Kódigo AS568	Diámetro interno (ID)	Grosor (CS)	Ehèmpel di aplikashon
-003	1,42 mm	1,52 mm	Sierto airspools di manómetro
-006	2,90 mm	1,78 mm	Sierto mekanismonan chikí di inflator
-010	6,07 mm	1,78 mm	Sierto konekshonnan chikí
-011	7,65 mm	1,78 mm	Sierto konekshonnan di mangera
-012	9,25 mm	1,78 mm	Sierto konekshonnan di mangera
-013	10,82 mm	1,78 mm	Sierto konekshonnan i sellamentunan
-014	12,42 mm	1,78 mm	Sierto sellamentunan di yoke/INT
-015	14,00 mm	1,78 mm	Sierto partinan interno di kranchi
-111	10,77 mm	2,62 mm	Sierto konekshonnan DIN
-112	12,37 mm	2,62 mm	Sierto konekshonnan DIN
-214	24,99 mm	3,53 mm	Sierto sellamentunan entre bòtèr i kranchi

Di e renchi mas chikí te na e kranchi di bòtèr

Un O-ring -003 tin un diámetro interno di solamente 1,42 mm i un grosor di 1,52 mm. E ta un renchi sumamente chikí, ku nos por topa, por ehèmpel, den sierto airspools di manómetro. Un -214 ta hopi mas grandi: su diámetro interno ta 24,99 mm i su grosor ta 3,53 mm. E medida aki ta wordu usá den sierto konekshonnan entre bòtèr di buseo i kranchi.

E kódigo AS568 ta indiká e tamaño, pero no e material ni e duresa. Un O-ring -214 por ta di NBR òf FKM, ku diferente duresanan. Pa sa si e ta apropiá, nos mester konosé tur e spesifikashonnan.

Pakiko e medidanan ta asina extraño?

Pa un hende kustumbrá ku sistema métriko, 24,99 mm por parse un medida extraño. Pakiko no simplemente 25 mm? E kontesta ta ku e sistema AS568 ta basa riba pulgada. Ora nos konvertí e medidanan original pa milímetro, nos ta haña sifranan ku dos desimal. E grosornan di sekshon tambe tin nan origen den medidanan di pulgada.

I kiko ku O-rings métriko?

Banda di AS568, tin O-rings métriko. Normalmente ta indiká nan direktamente ku nan diámetro interno i grosor, por ehèmpel 25 × 3,5 mm.

Medida	Diámetro interno	Grosor
AS568-214	24,99 mm	3,53 mm
Métriko 25 × 3,5	25,00 mm	3,50 mm
Diferensia	0,01 mm	0,03 mm

E diferensia ta chikí, pero esaki no ta nifiká automáticamente ku e dos O-rings ta interkambiabel den tur konekshon. Toleransia, material, duresa, diseño di ranura i e spesifikashonnan di fabricante ta sigui konta. Spesialmente den sistema di preshon haltu, nos no mester basa un remplasamentu solamente riba e echo ku dos medidanan ta parse kasi meskos.

Den industria di buseo, tantu medidanan métriko komo AS568 ta wordu usá. No por dedusí e medida di un O-ring solamente for di e pais di origen di fabricante. Un marka europeo por usa O-rings AS568, i un marka amerikano por usa medidanan métriko. E manual di servisio i e spesifikashonnan di e parti ta determinante.

8. Pakiko O-rings ta daña, i kon nos por prevení esaki?

Un O-ring ta un komponente simpel: un renchi di hule sin elektronika ni mekanismo kompliká. Pero nos ta dependé di e renchi aki pa mantené konekshonnan di aire i awa será. Mientras e ta funshoná, kasi nunka nos ta pensa riba dje. Te ora un konekshon kuminsá supla aire, un manómetro ta baha òf awa ta drenta kaminda e no mester, nos ta kòrda kon importante e O-ring ta.

O-ringnan no ta daña sin motibu. Algun ta pèrdè nan propiedatnan ku tempu. Otro ta wordu kortá durante montashon, sufri extrushon bou di preshon òf reashoná ku un sustansia ku e material no ta resistí. Si nos rekonosé e diferente formanan di daño, nos por prevení hopi problema.

Biehamentu: hule no ta dura pa semper

Hule por parse un material estabel, pero su struktura molekular por kambia gradualmente bou di influensia di oksígeno, kaló, lus i sustansianan kímiko. E kadenanan di polímero por kambia, i e material por pèrdè su elasticidat. Un O-ring por bira mas duru, kuminsá forma grieta, bira pegajoso òf pèrdè su forma original.

E velosidat di e proseso ta dependé di e tipo di hule i e kondishonnan di uso i almacenamentu. Un O-ring di NBR ku ta keda durante aña den kaló i lus di solo por bieha mas lihé ku un O-ring guardá den un lugá fresku, skur i seku. Ozon, sierto zeta i otro sustansianan tambe por influensiá e material.

Pa e motibu aki ta mihó pa warda O-rings di reserva den nan empake, protehá kontra lus di solo, kaló eksesivo i kontaminashon. Tampoko ta bon pa tene nan estirá riba un gancho durante hopi aña. Un O-ring por parse bon, aunke e a pèrdè un parti di su elasticidat.

Deformashon permanente: ora e O-ring no ta bolbe na su forma

Un di e problemanan mas konosí ta compression set, òf deformashon permanente despues di kompreshon. Ora un O-ring ta wordu instalá, e ta keda un tiki komprimí. Normalmente e mester por bolbe serka di su forma original ora nos kita e preshon. Pero despues di hopi tempu, spesialmente na temperatura haltu, un parti di e deformashon por keda permanente.

E O-ring por bira mas plat i pèrdè un parti di e forsa ku e tabata usa pa sera e konekshon. E por sigui parse bon mientras e ta instalá, pero ora nos desmontá i bolbe montá e konekshon, e por kuminsá fuga. Esaki ta un di e motibunan pakiko ta kambia sierto O-rings durante servisio, asta si nan no ta mustra daño visibel.

Daño durante montashon

No tur O-ring ta daña ku paso di tempu. Tin ku ta daña asta promé ku hende kuminsá usa e ekipo. Un kantu filu, un rosca, un herment òf asta un uña por korta e hule. Un kòrtamentu chikí por ta difísil pa mira, pero e por ta sufisiente pa kousa fuga bou di preshon.

Un otro problema ta ora e O-ring no ta keda bon den su ranura i dos partinan di metal ta primi e entre nan. E por keda aplastá òf kortá. Tin tambe e posibilidad ku un O-ring ta bira tòrsi durante montashon. Den sierto aplikashonnan dinámiko, e tòrsi aki por kontribuí na daño ku ta sigui un forma di spiral.

Pa prevení e problemanan aki, e ranura i e superfisienan mester ta limpi i sin daño. Granu di santu, kristal di sal, pedasitonan di metal òf restonan di un O-ring bieu por estorbá e sellamentu. Ta importante usa hermentnan apropiá i sigui e prosedura di fabricante. Un raya den e superfisie di sellamentu por kousa fuga, asta ku un O-ring kompletamente nobo.

Extrushon: ora preshon ta dañá e hule

Nos a mira ku, bou di preshon haltu, un O-ring por drenta den e espasio bou di preshon entre dos parti metáliko. E fenómeno aki ta yama extrushon. E daño por mustra manera kantunan ku ta falta, kòrtamentunan chikí òf un banda di e O-ring ku ta parse manera algo a kumé pedasitonan for di dje.

Den inglés, e tipo di daño ku ta forma pedasitonan chikí ta wordu yamá nibbling, un palabra ku ta duna e idea ku e preshon ta kome e hule poko poko. Mester kambia un O-ring ku tin e daño aki. Pero solamente pone un renchi nobo no ta solushon si e kousa ta un espasio demasiado grandi, un material inapropiá òf un problema den e konstrukshon.

Atake kímiko i selekshon robes di material

No tur tipo di hule ta resistí tur likido i gas. Un O-ring ku ta drenta den kontakto ku un sustansia ku e no ta kompatibel kuné por hincha, bira suave, bira duru, pèrdè su forsa òf desintegrá. Un ehèmpel konosí ta EPDM ku ta drenta den kontakto ku sierto zeta mineral i grasa. NBR i hopi formulashonnan di FKM ta resistí e sustansianan ei mihó.

Pero esaki no ta nifiká ku NBR òf FKM ta semper e mihó opshon. E selekshon ta dependé di e gas òf likido, preshon, temperatura, lubrikante i kondishonnan di uso. Asta dos O-ring ku ta wordu bendé komo ‘NBR 70’ por tin diferensianan den nan komposishon i kalidat. Pa e motibu ei, durante servisio mester kontrolá tantu e tamaño komo e material ku e fabrikante ta rekomendá.

Lubriká òf no lubriká?

Tin hopi konfushon tokante lubrikashon di O-rings. Algun buseadó ta kere ku tur O-ring mester haña hopi grasa di silikon. Otro ta kere ku nunka mester lubriká nan. E kontesta ta dependé di e aplikashon.

Un O-ring no ta mester grasa pa por sella. Den un sellamentu estátiko, e sellamentu ta dependé prinsipalmente di e medidanan korekto, kompreshon i preshon. Pero den sierto aplikashonnan, un kapa sumamente fini di lubrikante apropiá por fasilitá montashon i prevení ku e renchi ta tòrsi òf daña.

Den sellamentunan dinámiko, lubrikashon por ta importante pa reducí frikshon i desgaste. Pero mas grasa no ta automáticamente mihó. Grasa eksesivo por atraé sushi, move pa lugánan kaminda e no mester bai òf kousa problema si e no ta kompatibel ku e material. Ta importante usa solamente e lubrikante ku fabricante ta spesifiká. Si e prosedura ta indiká montashon seku, no mester agregá grasa.

Kompatibilidat ku oksígeno: mas ku skoge e hule korekto

Den sistema ku ta usa Nitrox òf oksígeno puro, e rekisitonan pa material i limpiesa ta particularmente importante. Oksígeno mes no ta un kombustibel, pero e ta sostené kombustion. Ku konsentrashon i preshon di oksígeno mas haltu, sierto materialnan por pega kandela mas fasil, i un kandela por bira mas intenso.

Pa e motibu ei, tur e partinan ku ta drenta den kontakto ku oksígeno mester ta apropiá pa e aplikashon: metal, O-rings, lubrikantenan i otro komponentenan. Un O-ring di FKM òf EPDM no ta automáticamente sigur solamente pa motibu di su material. E formulashon spesífiko, preshon, temperatura i prosedura di uso ta sigui importante.

Limpiesa pa servisio di oksígeno, konosí komo oxygen cleaning, ta un otro elemento esencial. Restonan di zeta, grasa òf otro kontaminante por krea un riesgo serio. Asta un O-ring di material apropiá por bira parti di un situashon peligroso si e instalashon no ta limpi. Spesialmente den un stashon di yenamentu, kaminda ta traha ku oksígeno bou di preshon haltu, e tema aki no ta un detahe chikí.

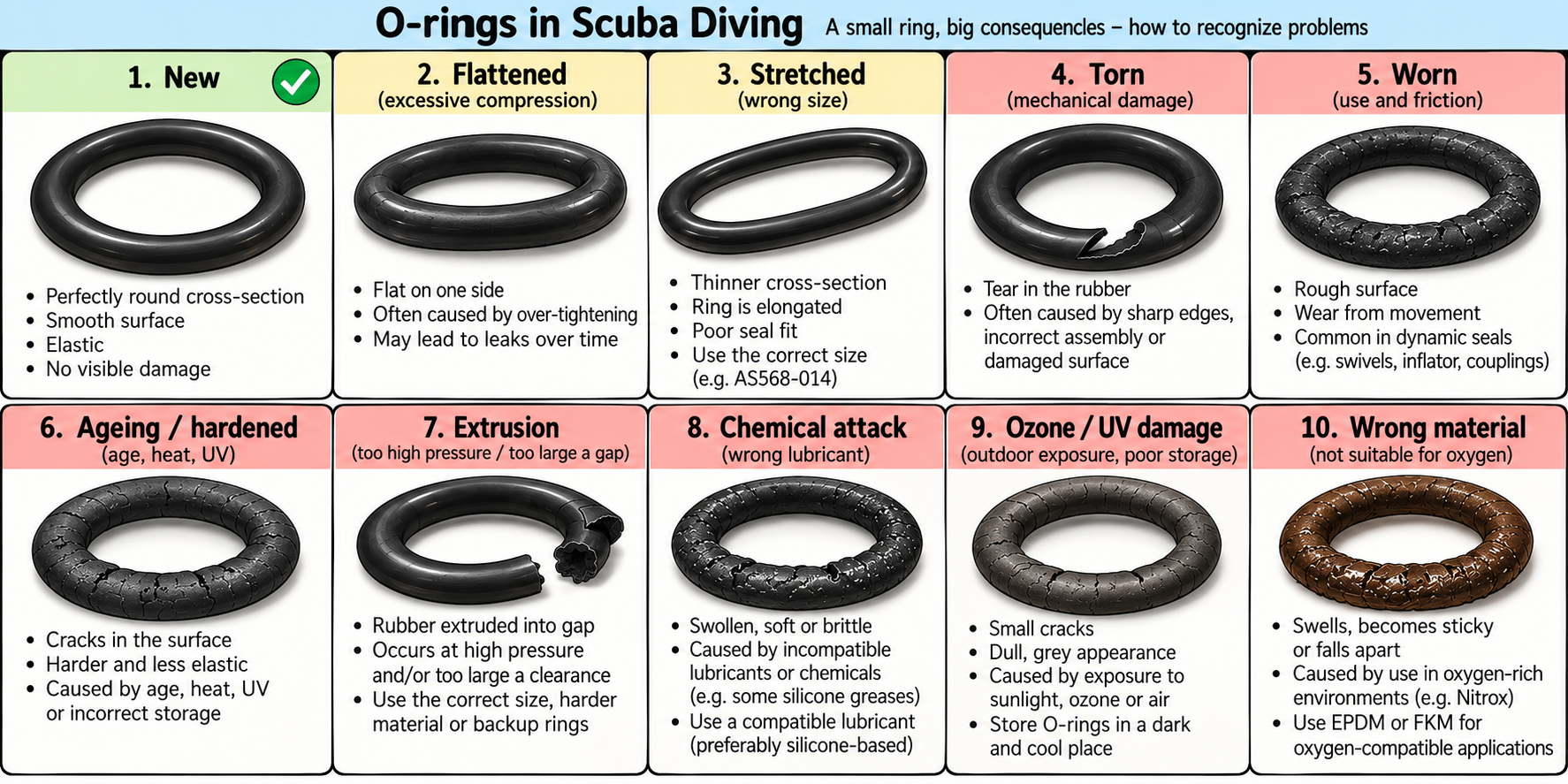

O-ringen kunnen op allerlei manieren beschadigd raken, bijvoorbeeld door slijtage, veroudering, overmatige vervorming, verkeerde montage of contact met ongeschikte chemicaliën. Zelfs een kleine beschadiging of het gebruik van een verkeerd materiaal kan de afdichting aantasten en uiteindelijk tot lekkage leiden.

Ki ora mester kambia un O-ring?

No mester warda te ora daño ta visibel pa kambia un O-ring. Durante servisio periódiko di reguladónan i kranchinan, fabricante por spesifiká ku sierto O-rings mester wordu remplasá. Esaki tin sentido: e parti ta relativamente barata, mientras ku e konsekuensianan di un fuga òf un sellamentu ku ta faya por ta serio.

Señalnan visibel di daño ta inkluí grieta, kòrtamentu, deformashon, hinchamentu, enduresimentu òf un superfisie ku ta pega. Si un O-ring a daña durante desmontashon, mester kambia e. Mesun kos ta konta ora no tin siguridat tokante su origen, tamaño, material òf duresa.

Den servisio tékniko, O-rings ta partinan di konsumo. Nan ta diseñá pa sera konfiablemente, pero no pa wordu usá di nobo sin límite. Den un servisio kompletu, ta remplasá e O-rings ku e fabricante ta indiká, asta si nan ta parse bon.

Pakiko no simplemente usa un O-ring for di un set universal?

Ken ku a kumpra un kashi ku cientos di O-rings ta konosé e tentashon: pakiko paga mas pa un O-ring den un servis kit ofisial si tin un renchi ku ta parse meskos den e kashi?

Pasobra tamaño ta solamente un parti di e historia. Dos renchi ku ta parse idéntiko por ta trahá di diferente materialnan, tin diferente duresa òf diferente toleransia. Den un set barato sin informashon tékniko, nos por no sa kon e O-rings a wordu produsí, kontrolá òf warda.

Esaki no ta nifiká ku solamente O-rings ku marka di fabricante ta konfiabel. Hopi O-rings den ekipo di buseo ta partinan industrial estandarisá. Un O-ring di un proveedó industrial spesialisá por kumpli ku e mesun spesifikashonnan. Pero mester por demonstrá esaki. Pa partinan krítiko di reguladónan, kranchinan i instalashonnan di preshon haltu, e manual di servisio i e proseduranan di fabricante ta e guia. Un O-ring ku tin e medidanan korekto no ta automáticamente aprobá komo remplasamentu.

Un parti chikí ku un responsabilidat grandi

Nos a hasi un biahe rondó di mundu: di e selvanan di Brasil i Kongo, via e plantashonnan di sureste di Asia i e desaroyo di hule sintétiko, te na e mesa di trabou di un tékniko di servisio. Durante e biahe nos a siña tokante historia, kímika i físika, pero tambe tokante e inventornan Niels Christensen i Albert Shore. Nos a deskubrí pakiko no tur hule ta meskos, kiko duresa Shore A ta nifiká i dikon e medidanan di un renchi simpel por wordu spesifiká te na un sentésimo di milímetro. Un mundu kompletu di konosementu den un pida di hule ku por kosta solamente algun sèn, pero ku e konfiabilidat di un reguladó kompletu por dependé di dje.

Pa kaba, mi ke keda un momentu serka e palabra O-ring mes. Ta un palabra bunita ku na promé bista por parse un pleonasmo: un renchi ya ta rondó, i e letra O tambe. Pero e dos formanan rondó aki no ta nifiká mesun kos. E letra O ta referí na e sekshon transversal rondó di e hule, mientras ku ring ta referí na e forma kompletu di e renchi. Tin tambe X-rings: di ariba nan ta parse renchinan rondó, pero nan sekshon transversal tin forma di X. Un O-ring ta, literalmente, un renchi ku un sekshon transversal den forma di O. Dos biaha rondó, pero sin redundansia.
